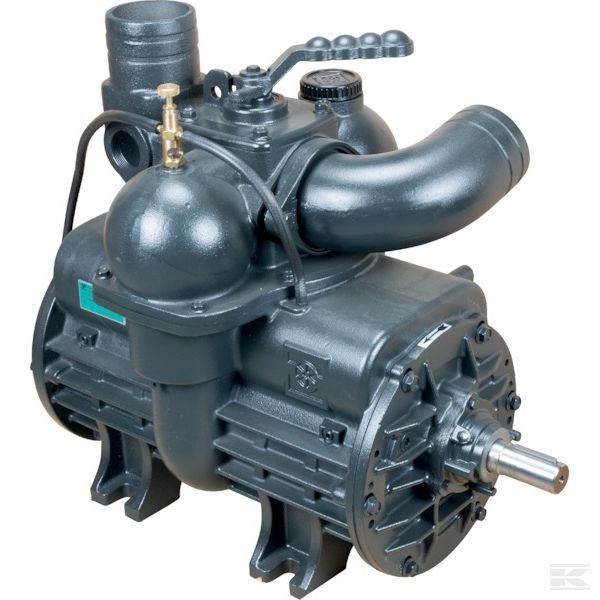

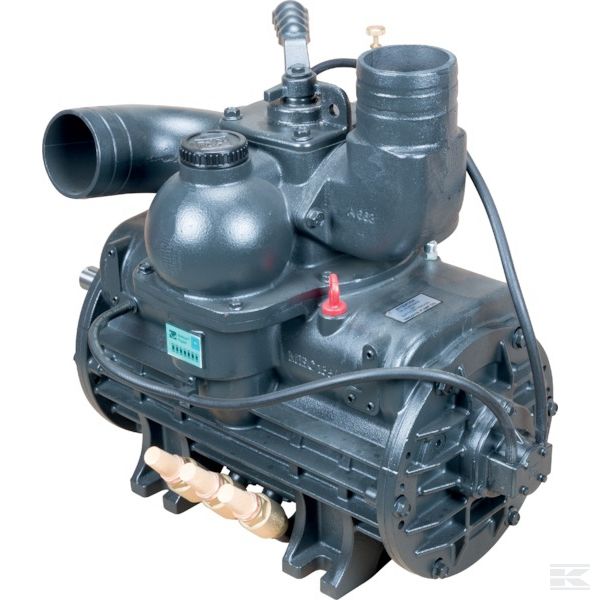

Номер
|
MEC13500PBL
|
|
Особенность
|
- Насосы серии MEC II обладают автоматической системой защиты Так, например, при поломке ламели может быть защищен ротор и корпус ротора, поскольку ротор вместе с монтажным фланцем можно вытолкнуть вниз
- Насосы с „Балластной системой“, распознаются по B в конце артикула (например, MEC9000MB) обладают в вакуумном режиме более длительной продолжительностью работы
- Время работы при -0,95 бар — от 8 минут (стандарт) до макс. 15 минут. При -0,6 бар допустима продолжительная работа
- Насосы серии MEC II стандартно поставляются с износостойкими (жаростойкими) ламелями
- Насосы серии MEC II оснащены индикацией температуры, что позволяет считывать температуру во время эксплуатации
- Через техническое отверстие можно определить состояние износа пластин, из чего можно заключить когда потребуется замена ламелей
- Каждый насос проходит на заводе итоговое тестирование, в ходе которого проходит проверка вакуума, уплотнения и смазки
- Для каждого насоса регистрируется отчет об испытаниях, отраженный в серийном номере
|
|
Преимущества
|
- Минимальные затраты на ремонт благодаря уникальной автоматической системе защиты
- Поскольку насосы B.P. тщательно протестированы, проверены и упакованы, безотказный пуск гарантирован на сто процентов
|
|
Диапазон применения
|
- Данные вакуумные насосы с пластинами используются преимущественно в сельскохозяйственной сфере для заполнения и опорожнения резервуаров для навоза.
|
|
Свойства
|
- Эти насосы могут создавать как избыточное, так и пониженное давление
|
|
Состоит из
|
- Без редукционного клапана (артикул 0200013) и клапана разрежения (артикул 0155513)
- Насосы поставляются без смазочного масла (артикул BP5070)
- Без ременного шкива
|
|
Техническая информация
|
- Расшифровка артикула: MEC = серия, 9000 = тип, P = ременный привод, B = балластная система, A = автоматическая система смазки
- Насосы без автоматической смазки (нет буквы "А" в артикуле) оснащены насосом принудительной смазки, регулируемым при помощи капельниц. Система автоматической смазки поставляется по запросу
- Для насосов с системой автоматической смазки количество масла настроено производителем и не может быть изменено без помощи инструментов
- При принудительной смазке, как и при автоматической, функционирование необходимо проверять при каждом использовании
- Насосы с ременным приводом вращаются вправо. Насос с вращением влево поставляется по запросу
- Определить направление вращения можно, когда ведомая ось направлена к наблюдателю
- Рекомендованное масло для смазки ламелей: оригинальное масло B.P. (Номер артикула BP5070)
|
|
Ед. измерения
|
Шт.
|
|
Число оборотов привода (оборотов/мин) (об/мин)
|
1400
|
|
Объём подачи (л/мин) (Л/мин)
|
13845
|
|
Необходимое усилие (макс. давление кВт) (кВт)
|
36
|
|
Необходимое усилие (макс. вакуум) (кВт)
|
24
|
|
A (мм)
|
256
|
|
B (мм)
|
247
|
|
C (мм)
|
192
|
|
D (мм)
|
695
|
|
E (мм)
|
63
|
|
F (мм)
|
22
|
|
G (мм)
|
575
|
|
l (мм)
|
164
|
|
L (мм)
|
246
|
|
М (мм)
|
195
|
|
N (мм)
|
195
|
|
O (мм)
|
390
|
|
Р (мм)
|
100
|
|
Q (мм)
|
100
|
|
Разрежение макс. (Бар)
|
0,95
|
|
Макс. абсолютное давление (Бар)
|
2,5
|
|
Макс. относительная давление (Бар)
|
1,5
|
|
Объем резервуара смазочного масла (Л)
|
3,5
|
|
Масса (кг)
|
164
|
|
Подсоединение для клапана разрежения (дюйм)
|
1.5
|
|
Отключение предохранительного клапана (дюйм)
|
2
|
