Номер
|
DN050VNCN
|
|
Особенность
|

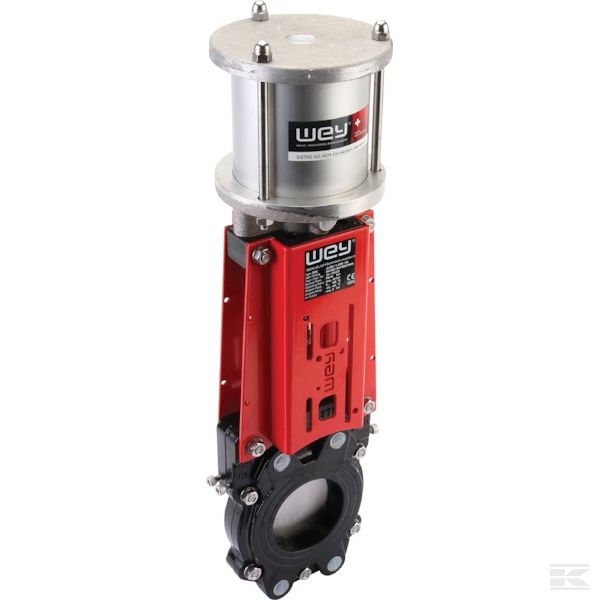

- Задвижка с промежуточным фланцем, управляемая пневмоцилиндром двойного действия
Герметичность соединения с трубопроводом за счет уплотнения на боковой поверхности пластины
- Регулируемое поперечное уплотнение предотвращает утечку среды
- Ножевидная пластина задвижки обрезает твердые препятствия
За счет чистящего скребка и специальной геометрии пластины не остается никаких отложений
|
|
Преимущества
|
- Абсолютная непроницаемость для жидкости
- Длительный срок службы
- Высокая эксплуатационная надежность
|
|
Диапазон применения
|
- Биогазовые установки: остатки продуктов питания, навоз, NAWARO (возобновляемые виды сырья) и т. д.
- Очистные установки: неочищенные сточные воды, шлам, фекалии и т. д.
- Сахарная промышленность: моечные установки для корнеплодов и т. д.
- Пищевая промышленность: конвейерные установки для зерна, овощей и т. д.
- Целлюлозобумажная промышленность
|
|
Свойства
|
- Управляющее давление в цилиндре 6–8 бар
- Пневмоцилиндр с демпфированием в конечных положениях предупреждает пневматические удары
- Материал корпуса: GG25 с покрытием из эпоксидной пластмассы EKB
- Опора кузова: высококачественная сталь с покрытием из эпоксидной пластмассы EKB
- Плита: высококачественная сталь 1.4404
- Ходовой винт / шток поршня: высококачественная сталь 1.4404
- Уплотнение: EPDM
- Диапазон температур: от -20 до +130 °C
|
|
Техническая информация
|
- Отверстие фланца: PN 10/16 — испытано согласно EN 1092 / ISO 7005
- Монтажная длина: EN 558-1 / ISO 5752 ряд 20
- Другие исполнения — по запросу
|
|
Ед. измерения
|
Шт.
|
|
А (мм)
|
140
|
|
D (мм) (мм)
|
165
|
|
Н (мм)
|
407
|
|
К (мм) (мм)
|
125
|
|
Z (мм)
|
100
|
|
G ((БиЭсПи) британская трубная коническая резьба)
|
1/4
|
|
Макс. рабочее давление (Бар)
|
10
|
|
Ø Диаметр (мм)
|
M 16
|
|
DN (мм)
|
50
|
|
BL (мм)
|
43
|
