Номер
|
MOD31632
|
|
Состоит из
|

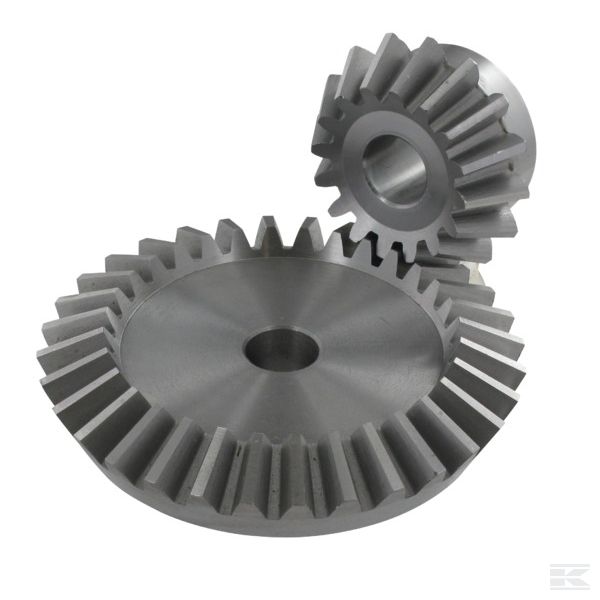

- 2 конические шестерни
|
|
Техническая информация
|
- Осевое отверстие и шпоночный паз в качестве опции
|
|
Ед. измерения
|
Шт.
|
|
Примечание
|
- Конические зубчатые колеса могут при необходимости быть просверлены и иметь пазы
|
|
Материал
|
Сталь C45
|
|
D1 (мм) (мм)
|
48 / 96
|
|
D2 (мм) (мм)
|
53,4 / 98,7
|
|
F (мм) (мм)
|
15 / 15
|
|
Н (мм) (мм)
|
28 / 30
|
|
L (мм)
|
25 / 24
|
|
S (мм) (мм)
|
3 / 6
|
|
D3 (мм) (мм)
|
40 / 60
|
|
Число зубьев (Z)
|
16 / 32
|
|
Высверленное отверстие ВО (мм)
|
15 / 15
|
|
Модуль
|
3
|
|
V (мм) (мм)
|
33,64 / 15,31
|
|
Lm (мм) (мм)
|
11,6 / 10
|
