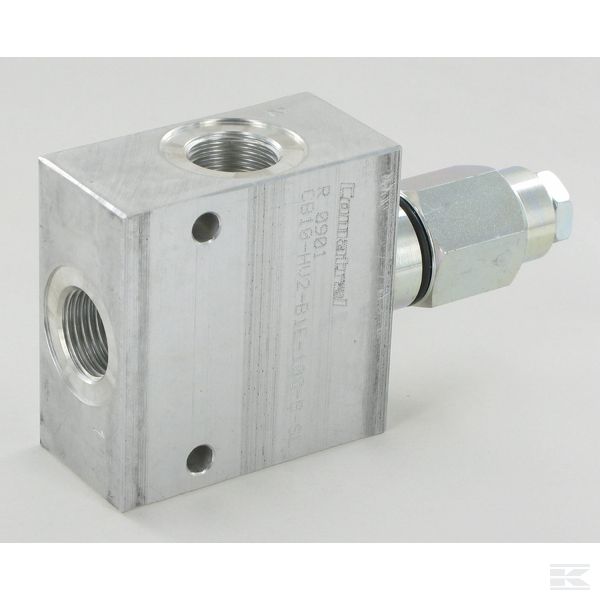

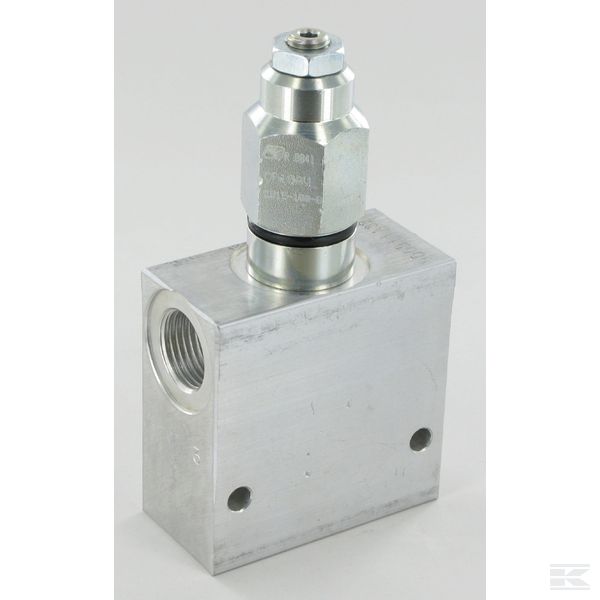

Номер
|
CB10AV2B1E1002
|
|
Особенность
|
- Регулируемые функции поддержания и противодействия нагрузки в магистрали A или B
|
|
Преимущества
|
- Позволяет осуществлять мягкое, контролируемое перемещение и точное позиционирование при тянущей и толкающей нагрузке
|
|
Диапазон применения
|
- Высокое давление и средний объемный расход
- Телескопический погрузчик
- Вилочный погрузчик
- Фронтальный погрузчик
- Применение для грузоподъемных кранов
|
|
Свойства
|
- Используется в качестве защиты от обрыва
- Защита от пиков давления в результате воздействия внешних сил
- Защита потребителя от кавитации
- Давление открытия зависит от настроек давления, давления нагрузки и относительного давления нагрузки
|
|
Состоит из
|
- Патрон
- Корпус
|
|
Техническая информация
|
- HV : Гидравлически разгруженная пружинная камера, A,B и T должны соединяться друг с другом в нейтральном положении
- AV : Вентилируемая пружинная камера,A и B должны быть заблокированы в нейтральном положении
- Установка давления должна на 30% превышать максимальное давление нагрузки
- Патронная конструкция одностороннего действия
- Свободный поток от 2 к 1
|
|
Ед. измерения
|
Шт.
|
|
Материал
|
Алюминиевый корпус, уплотнения Buna-M
|
|
Регулирование
|
Внешний
|
|
Давление открывания
|
зависит от настроек давления, давления нагрузки и относительного давления нагрузки
|
|
Давление (бар) (Бар)
|
210 bar - 350 bar
|
|
Материал уплотнений
|
Нитрильный каучук (NBR)
|
|
А (мм)
|
131
|
|
В (мм) (мм)
|
70
|
|
С (мм)
|
40
|
|
Е (мм)
|
70
|
|
Корпус
|
Aluminium
|
|
Z (мм) (мм)
|
7
|
|
Q максимальное (л/мин) (Л/мин)
|
60
|
|
Соотношение управляющего давления
|
4,5 : 1
|
|
P-max (bar) (Бар)
|
250
|
|
Диапазон давлений (БАР) (Бар)
|
75 - 240
|
