Номер
|
SE113TL
|
|
Особенность
|
- С отверстием Taperlock
|
|
Преимущества
|
- Можно использовать с валами различного диаметра
- Быстрая и простая сборка/разборка
|
|
Диапазон применения
|
- НЕ подходит для цепи ASA/DIN 8188
|
|
Состоит из
|

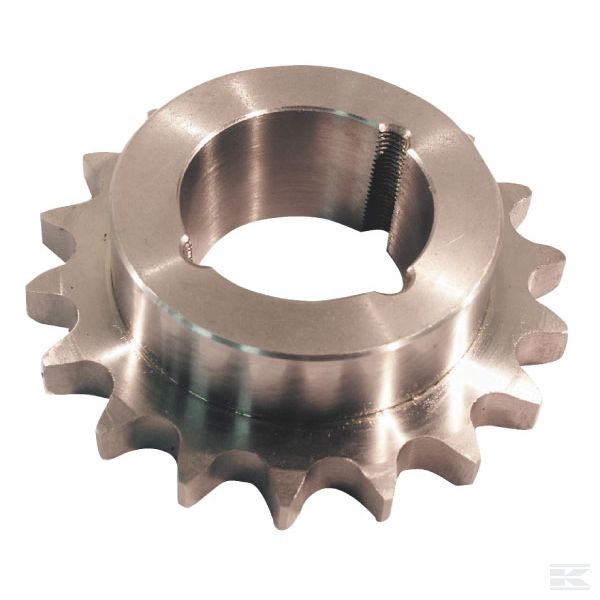

- Звездочка цепная
- Без зажимной втулки Taperlock
|
|
Ед. измерения
|
Шт.
|
|
Примечание
|
- Втулки Taperlock заказываются отдельно
|
|
Толщина (мм)
|
16,2
|
|
Число зубьев (Z)
|
13
|
|

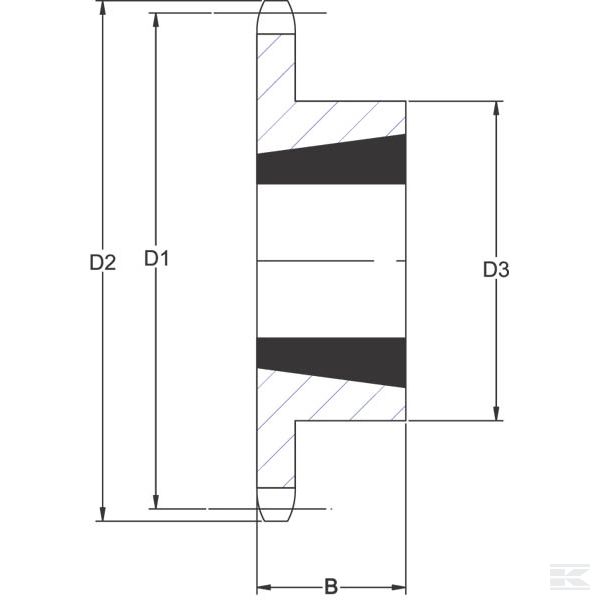

Ø Диаметр начальной окружности D1 (мм)
|
106,12
|
|
Ø Диаметр окружности вершин зубьев (зубчатого колеса) D2 (мм) (мм)
|
117,70
|
|
Ø Диаметр втулки D3 (мм) (мм)
|
73
|
|
Ширина В (мм)
|
40
|
|
Тип вкладыша
|
1615
|
|
Мин. - макс. высверленное отверстие (мм)
|
14 - 42
|
